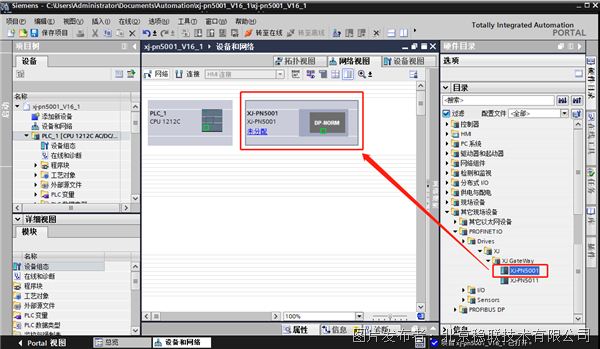

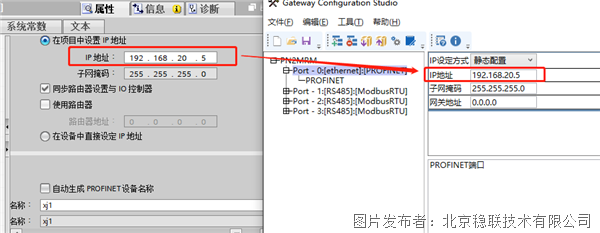

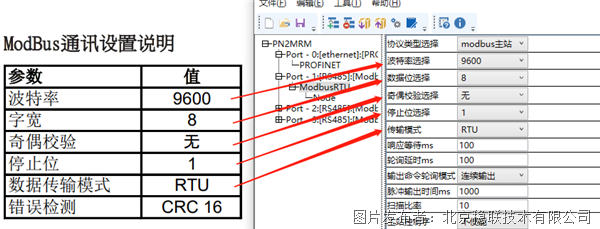

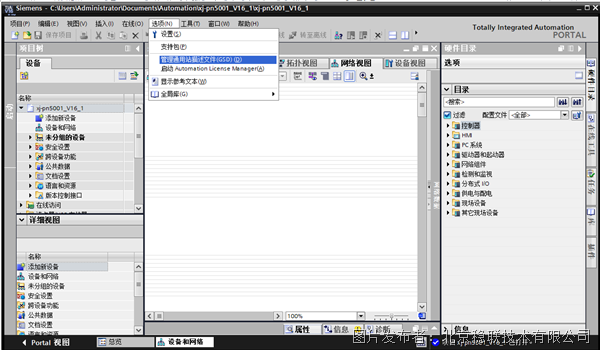

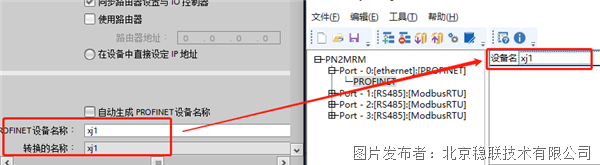

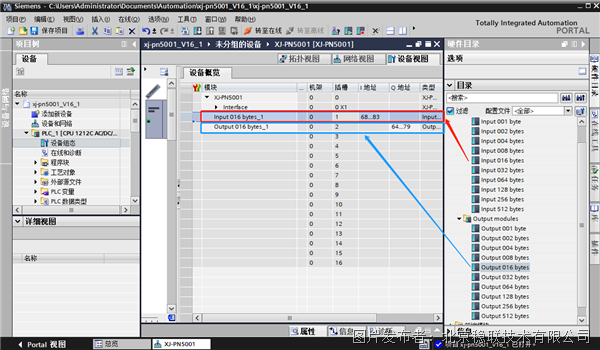

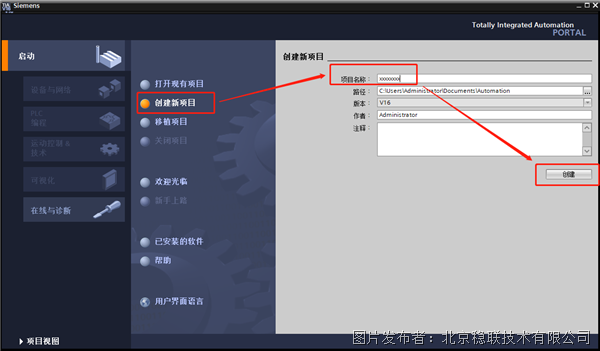

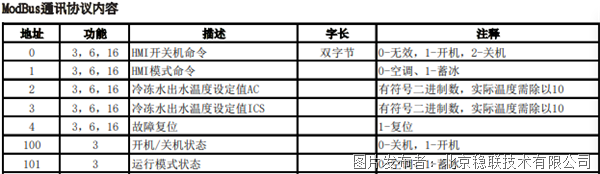

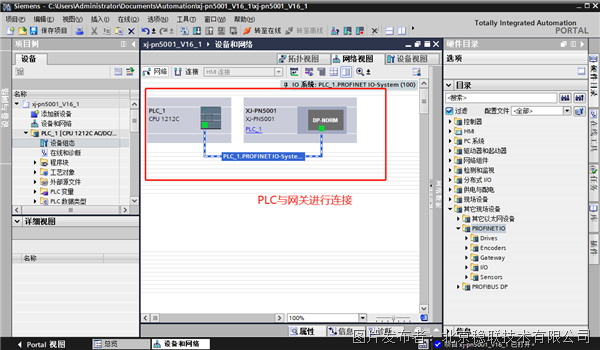

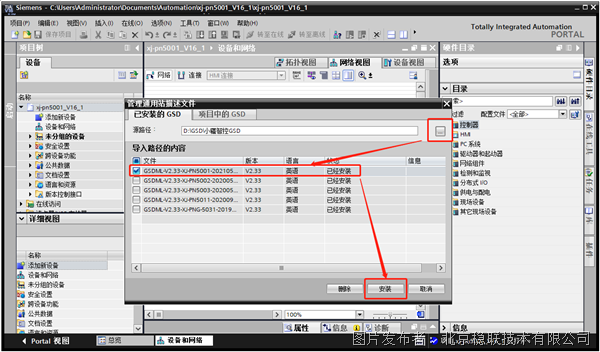

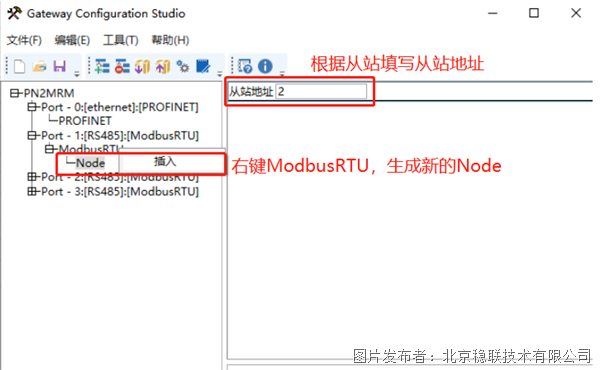

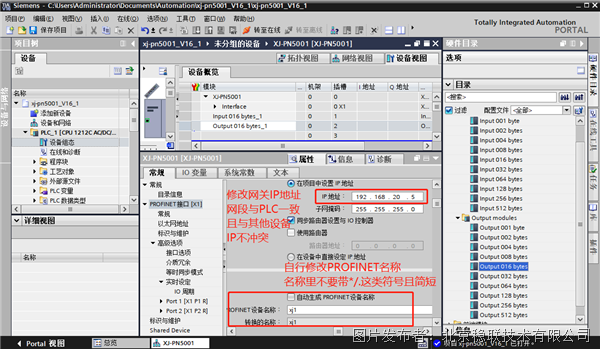

Modbus转Profinet网关连接YGWE通讯点表单双机头案例本案例控制的是YGWE冷却系统。系统主PLC 选用西门子CPU，通过 北京稳联技术Modbus转Profinet网关 采YGWE点表通讯数据。 1、首先创建新项目文件。  2、导入GSD 文件。将Modbus转Profinet网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件。  3、搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功。  4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，Modbus转Profinet网关和PLC还没有进行连接处在未分配状态。  5、点击未分配与PLC进行连接后就可以对Modbus转Profinet网关的属性进行参数的设定  6、Modbus转Profinet网关属性，修改Modbus转Profinet网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号）。需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称。  7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加。  8、根据下图所示，设置好参数后就可以下载并装载到PLC。  9、打开配置软件Gateway Configuration Studio。 10、点击新建，选择设备为PN2MRM3。  11、配置软件中的IP地址与博图Modbus转Profinet网关组态中的IP地址必须要一致。  12、配置软件中的PROFINET与博图Modbus转Profinet网关组态必须要一致。  13、根据设备说明对波特率、字宽（数据位选择）、奇偶校验等参数进行配置。  14、在Modbus RTU 下添加新Node，根据从站设备添加从站地址ID号。  15、以下图设备说明为例，设备说明中地址100，功能码3，字节长度双字节。在配置软件里进行配置。功能码3，起始地址是100，依次填入配置软件中对应位置。  |
